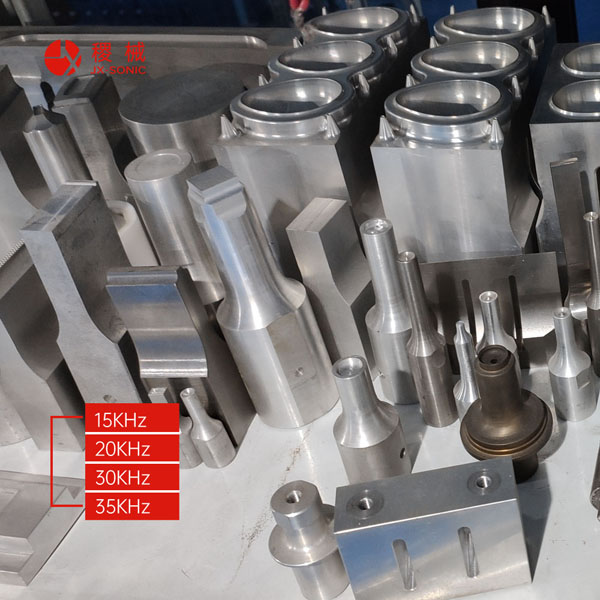

30%玻纖增強塑料專用焊頭選型方案

30%玻纖硬度高、切削刮擦性極強，鋁合金、普通鈦合金短期就會磨出麻坑，焊接紋路深淺不均、批量一致性差，分三檔工況選擇：

 一、短期試產、小批量（日產量幾千件，使用1個月以內）

 方案：TC4鈦合金 + 工作面DLC金剛石涂層

1. 優點：傳音損耗小、振動穩定，價格適中；DLC涂層大幅提升表面抗刮耐磨，比裸鈦耐用2～3倍；

2. 短板：24h滿負荷生產耐磨仍不足，1～2周后涂層磨損失效，需要頻繁拋光。

 不推薦：7075鋁合金

無涂層鋁焊頭焊接30%GF料，單日就會明顯磨損，不適合。

 二、常規量產、8小時連續生產（主流首選）

 最優：SKD11模具鋼，整體氣體氮化處理

1. 性能依據

    基體硬度HRC58～62，氮化表層HV900～1100，耐磨是普通鈦合金5倍以上；

    高硬度工作面抵抗玻纖刮擦，焊齒尺寸長期穩定，焊線均勻；

2. 適配工藝：PA6+30GF、PBT+30GF、PP+30玻纖填充各類殼體、結構件、植釘焊接；

3. 使用注意：

    - 必須氮化，未氮化鋼材耐磨差、易生銹；

    - 搭配風冷散熱，鋼材傳聲損耗大，長時間工作發熱更高；

    - 禁止粗砂紙打磨工作面，會磨掉氮化耐磨層。

 備選：Cr12MoV氮化鋼

耐磨略低于SKD11，韌性更好，適合焊頭細小齒筋、復雜花紋結構，不易崩齒。

 三、24小時滿負荷自動化產線、超高壽命需求（最優長效方案）

 方案：TC4鈦合金基體 + 工作面鑲嵌YG8鎢鋼片復合焊頭

1. 核心優勢

    - 基體鈦合金：傳音效率高、發熱低、抗疲勞不開裂；

    - 工作面鎢鋼HV1400~1600，耐磨是氮化鋼2～3倍，30%玻纖工況壽命提升十倍；

2. 適用場景：全年不停機自動化流水線、高要求外觀件、頻繁換模不想頻繁修磨焊頭；

3. 注意事項：

    - 焊接壓力不宜過大，鎢鋼脆性高，重壓易崩邊、脫片；

    - 僅拋光鈦基體，鎢鋼片禁止打磨；

    - 造價最高，前期投入大，但長期更換、人工維護成本更低。

 選型速查表（30%玻纖塑料）

 生產工況  推薦材質  缺點

 新品打樣、短期試產  鍍DLC TC4鈦合金  耐磨一般，需定期拋光

 8h常規量產、性價比優先  氮化SKD11  聲波損耗大，需風冷散熱

 24h自動化長期量產、追求超長壽命  鈦基體鑲鎢鋼片  成本高、鎢鋼脆性大

 避坑要點

1. 絕對不要用鋁合金焊頭長期生產30%玻纖產品，磨損速度極快，批量不良率高；

2. 純鈦無涂層僅可臨時過渡，不能作為量產標準焊頭；

3. 氮化鋼焊頭一旦氮化層磨穿，耐磨性能斷崖式下跌，只能返廠重新氮化；

4. 30%玻纖摩擦會產生大量粉塵，每班必須清理焊頭工作面，減少硬質粉塵加劇磨損。
